HƯỚNG DẪN CÀI ĐẶT VÀ SỬ DỤNG ÁT CHỐNG MẤT PHA BAILI TỪ A-Z

Kính chào bà con và quý khách hàng đã tin tưởng và sử dụng các thiết bị điện ba pha AC 380 V của chúng tôi !

Ngày nay việc sử dụng điện ba pha vào trong sản xuất nông nghiệp cũng như nuôi tròng thủy sản ngày càng phát triển.

Khi sử dụng dòng điện 3 pha có ưu điểm:

1.  Có thể truyền tải điện đi xa
2. Tiết diện dây truyền tải nhỏ hơn  1 pha
3. Sử dụng hiệu quả cho các thiết bị công xuất lơn trên 1000Wat
4. Hiệu suất truyền tải điện cao

Với những ưu điểm đó ngày càng được bà con đưa vào sử dụng trong điện sản xuất nông nghiệp nói chung và nuôi tròng thủy sản nói riêng

Nhưng vấn đề đặt ra là các thiết bị điện 3 pha thường hư hỏng hoặc cháy nổ khi nguồn điện 3 pha không ổn định hoặc mất pha đặc biệt là việc mất pha điện của ngồn điện 3 pha. Vì vậy chúng tôi đã giới thiệu và đưa và ứng dụng atomat chống mất pha Baili

Sau đây chúng tôi xin hướng dẫn bà con cách cài dặt và sử dụng át chống mất pha Baili

Bước 1 Cài đặt đấu nối vào hệ thống điện

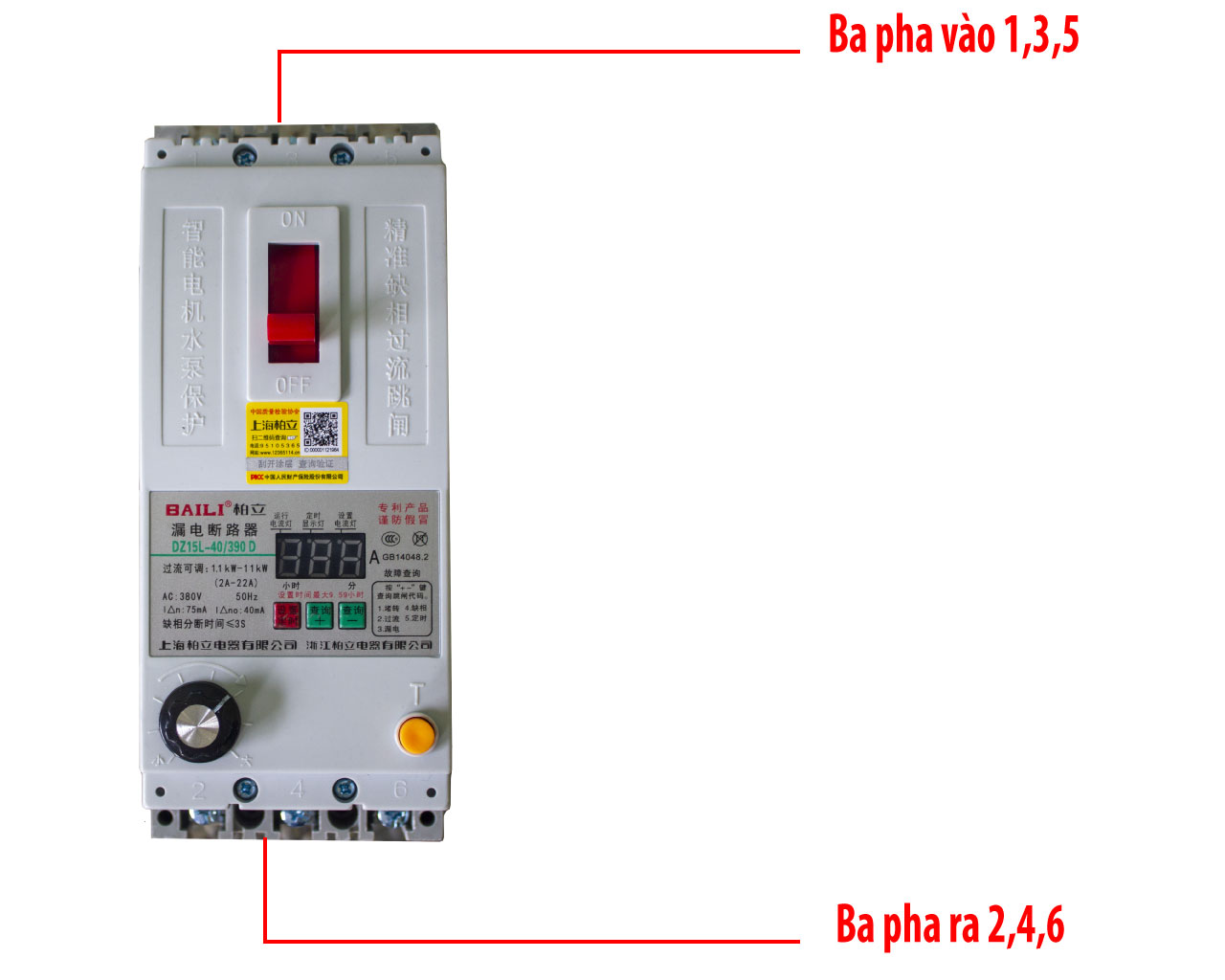

Ttiến hành đấu nối nguồn điện ba pha AC 380V vào các chân 1,3,5 trên Atomat chống mất pha Baili và đầu ra vào các thiết bị điện 3 pha như máy bơm nước , động cơ điện , máy sục khí cánh quạt hoặc các thiết bị điện 3 pha khác.. ở các chân 2, 4 , 6 trên atomat Baili

Chú ý thông số kỹ thuật của Atomat chống mất pha Baili sử dụng đúng chủng loại công suất cũng như dải dòng bảo vệ

Bước 2 cài đặt và sử dụng các chức năng

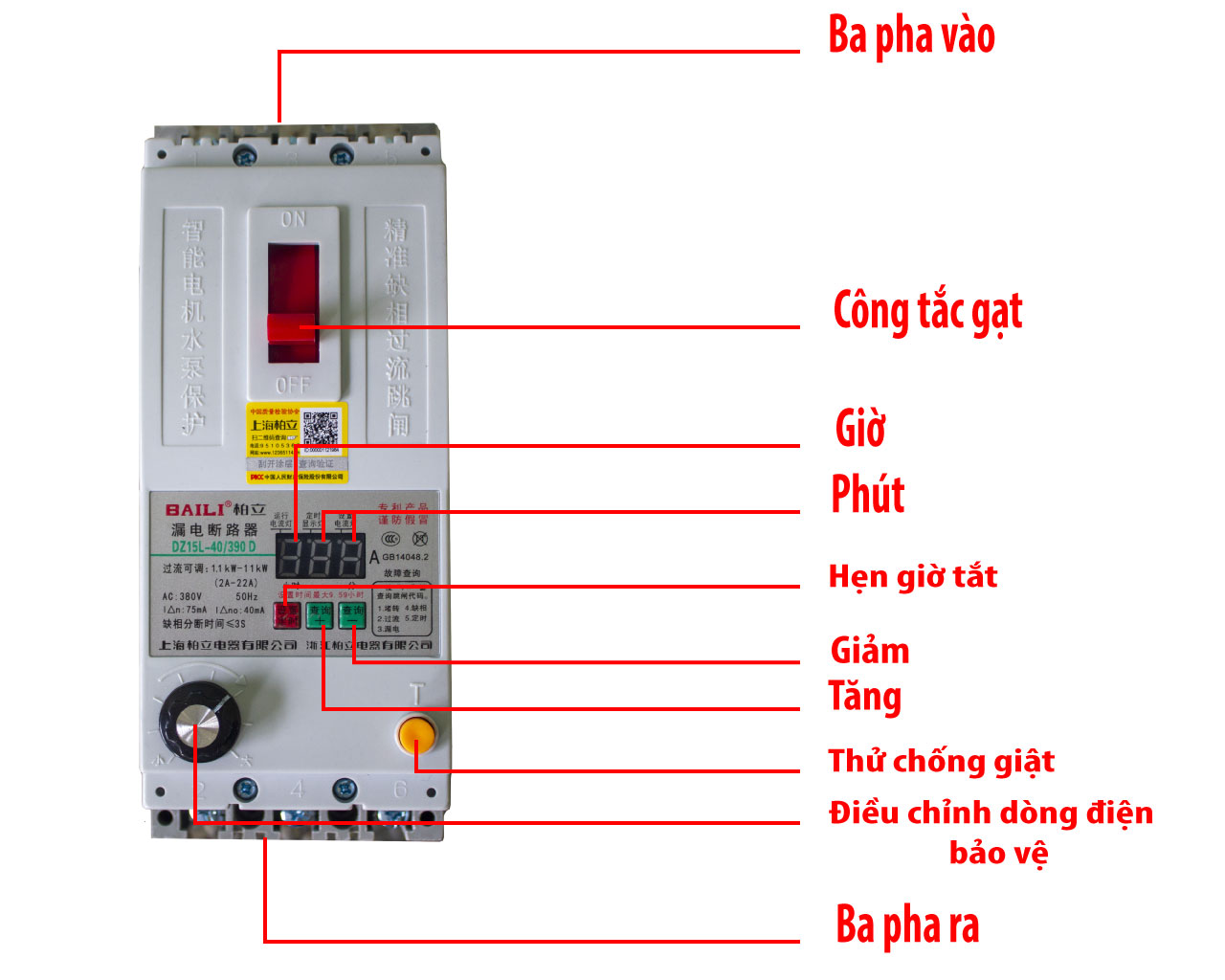

Át chống mất pha Baili có các chức năng chính như sau:

• Atomat bảo vệ các thiết bị điện với dải dòng sử dụng rộng và linh hoạt
• Bảo vệ các thiết bị điện chống mất pha trong quá trình sử dụng điện 3 pha
• Hẹn giờ tắt các thiết bị điện
• Chống giật rò rỉ điện trên các thiết bị điện

Với dòng sản phẩm atomat Baili hiện nay công ty đang cung cấp cho khách hàng gồm 2 loại chính là :

– Dòng atomat Baili có dải dòng bảo vệ từ 2A-22A phù hợp với các thiết bị điện ba pha công suất từ 1.1kw đến 11kw

– Dòng atomat Baili có dải dòng bảo vệ từ 2A-63A phù hợp với các thiết bị điện ba pha công suất từ 1.1kw đến 30kw

2.1 Cài đặt dải dòng bảo vệ

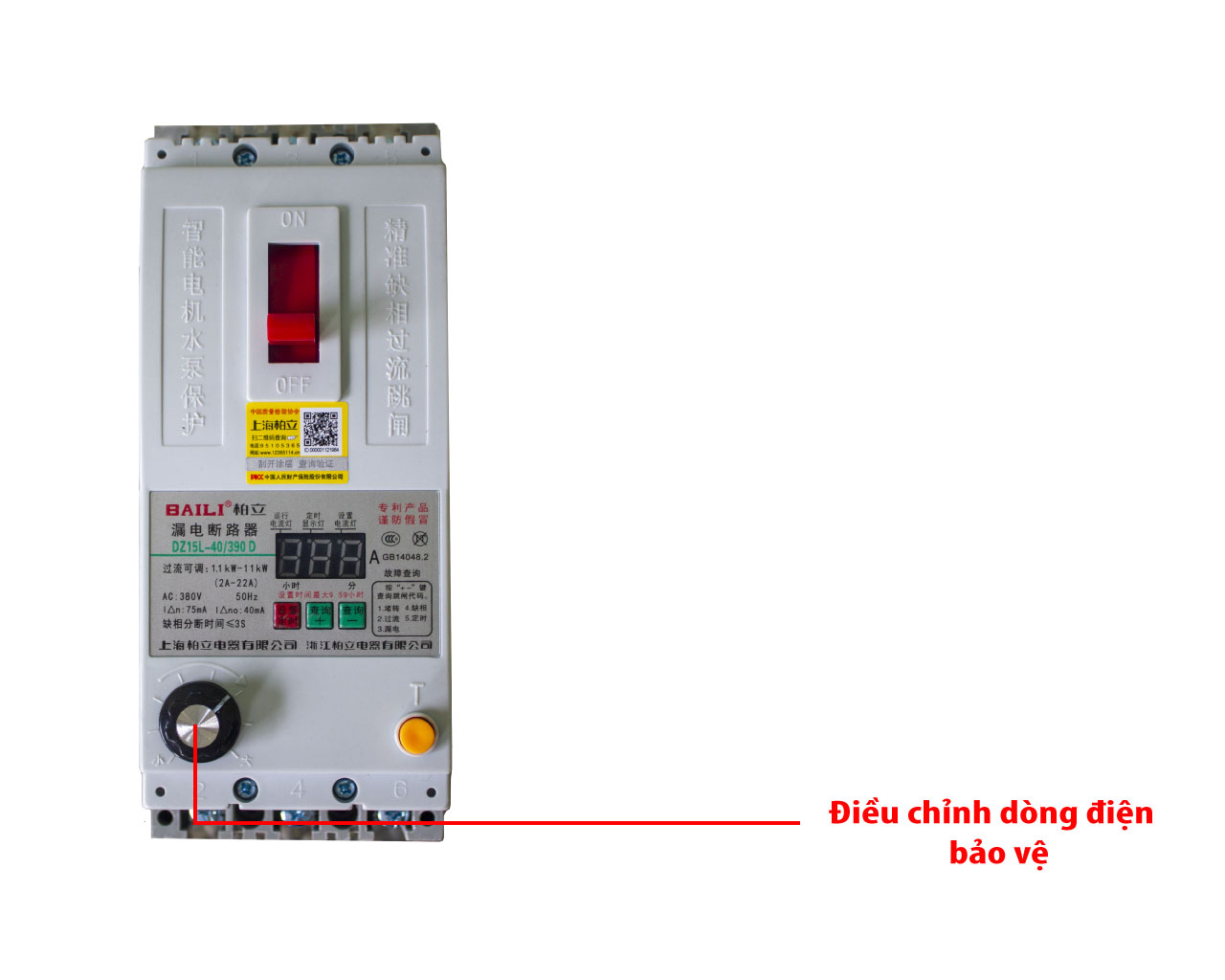

Sau khi  đấu nối atomat chống mất pha Baili vào hệ thống điện tiến hành cấp nguồn cho atomat diều chỉnh dải dòng bảo vệ trên Atomat bằng núm điều chỉnh và quan sát trên màn hình LED

Ví dụ: Cần bảo vệ cho máy bơm nước 3 pha với diện áp định mức là 5A thì cài đặt dải dòng bảo vệ của Atomat là 5A đảm bảo độ an toàn của thiết bị điện không chạy quá tải dẫn đến cháy hư hỏng thiết bị

2.2 Chức năng chống mất pha

Atomat chống mất pha có chức năng chính là bảo vệ các thiết bị điện khỏi hư hỏng trong quá sử dụng bị mất pha . Atomat Baili có khả năng phát hiện mất pha trên 3 pha đầu vào và phản ứng ngắt atomat  nhanh =< 3s  đảm bảo các thiết bị được bảo vệ an toàn

2.3 Chức năng mở rộng chống giật rò rỉ điện và hẹn giờ tắt thiết bị trên Atomat Baili

Ngoài chức năng chính là bảo vệ chống mất pha Atomat chống mất pha Baili còn có các chức năng mở rộng là chống giật rò rỉ điện và hẹn giờ tắt thiết bị trên Atomat

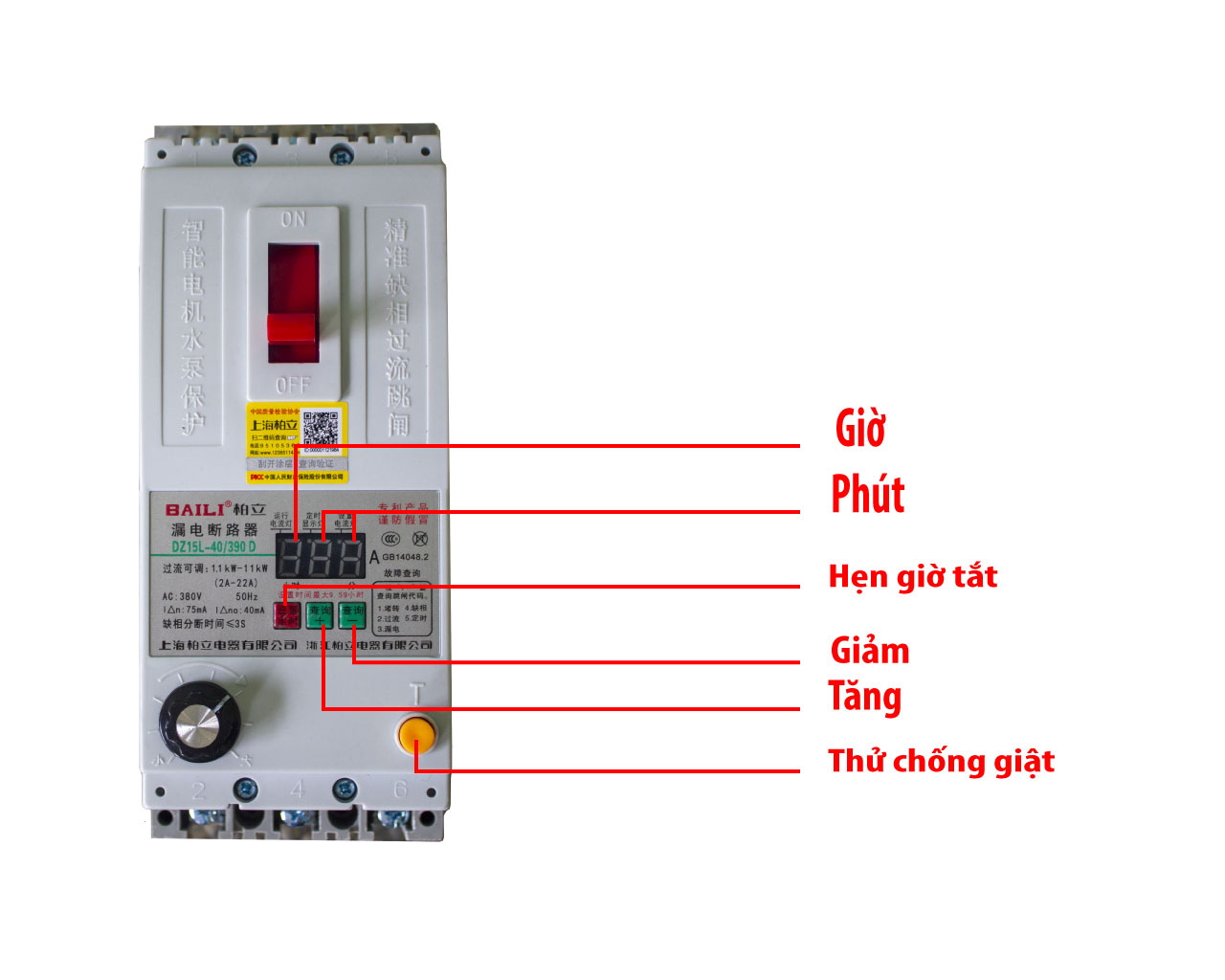

Với chức năng hẹn giờ tắt thiết bị atomat chống mất pha Baili có thể hẹn giờ tắt tối đa lên tới 9h59′

Sử dụng phím màu đỏ tiến hành hẹn giờ cài đặt hẹn giờ thứ tự trừ trái qua phải giờ, phút phút .

Nhấn phím màu đỏ màn hiển thị LED nhấp nháy ở ô “giờ” nhấn lần lượt để chuyển sang phút và phút .Sử dụng các phím tăng (+) giảm(-)để cài đặt thời gian hẹn giờ tối đa được 9h59′
